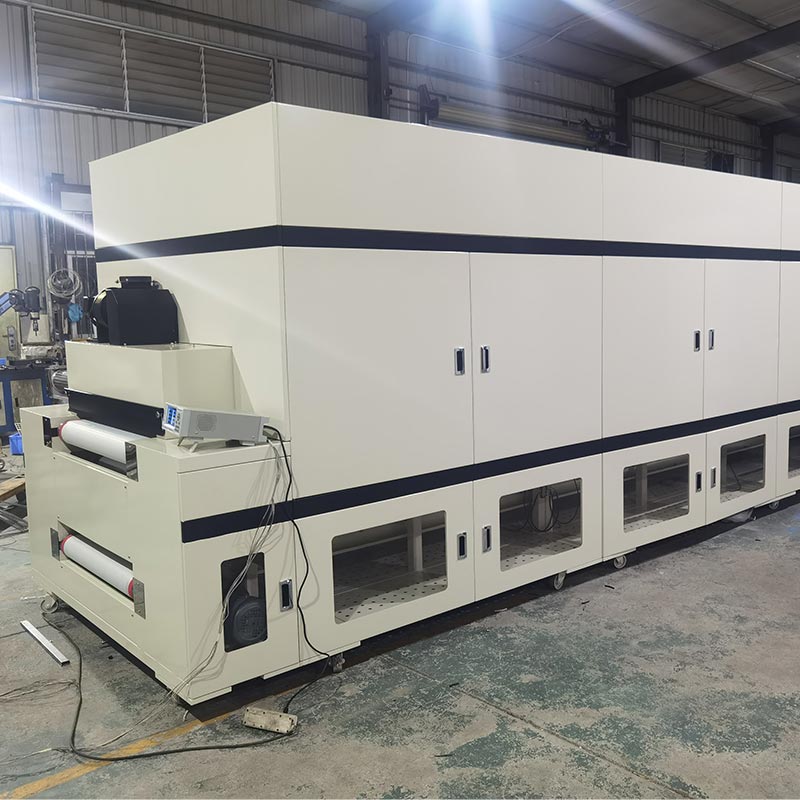

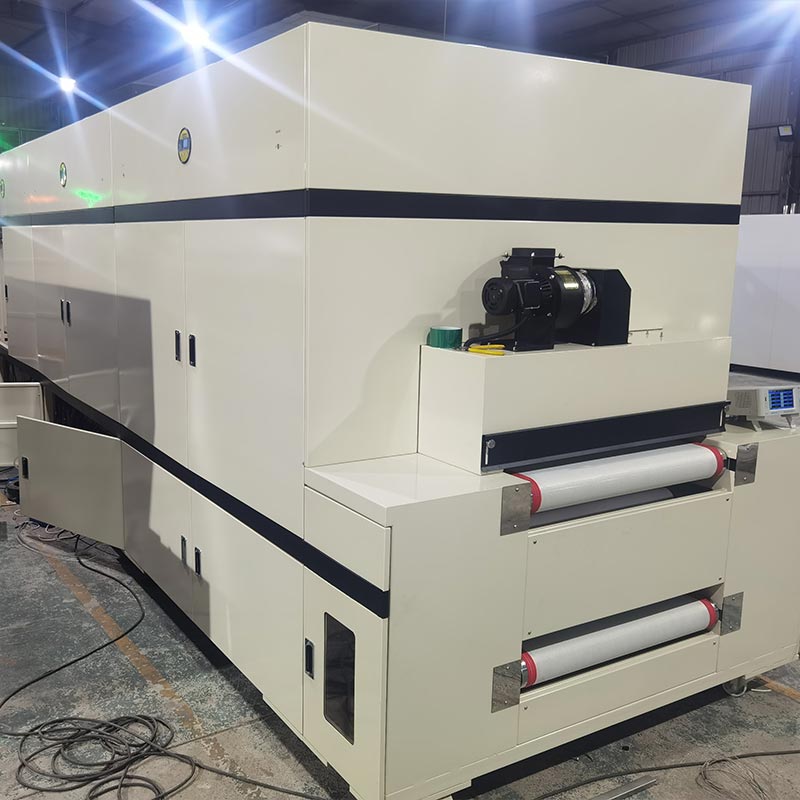

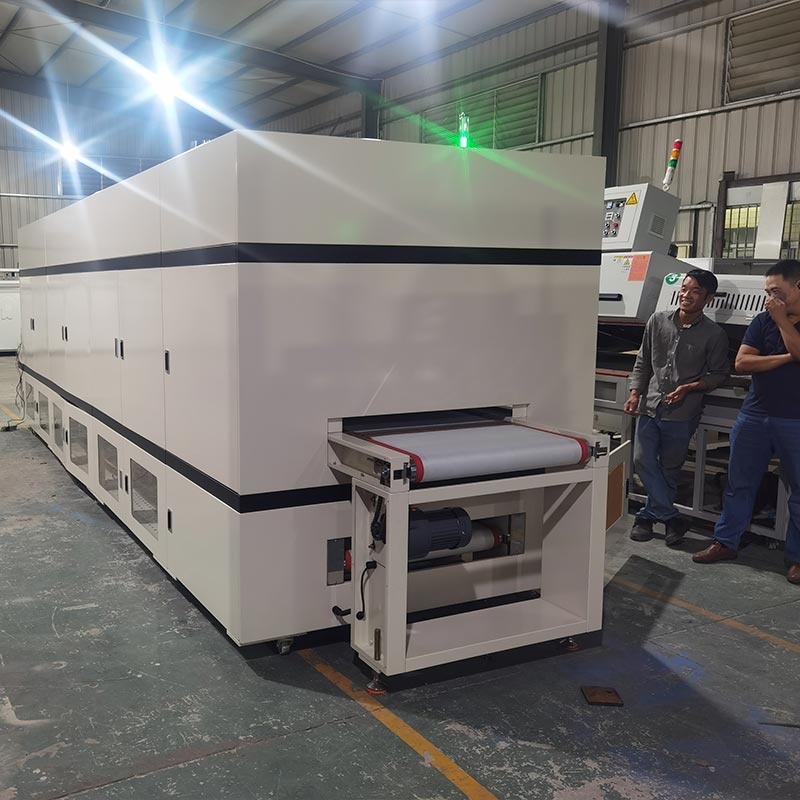

8మీ క్లాస్ 100 టన్నెల్ ఓవెన్

చైనాలో, Dingfeng యొక్క 8m క్లాస్ 100 టన్నెల్ ఓవెన్ అనుకూలీకరించవచ్చు. పెట్టె పొడవు 8 మీటర్లు మరియు శక్తివంతమైన 88-కిలోవాట్ పవర్ సిస్టమ్ ద్వారా శక్తిని పొందుతుంది. ఇది మాడ్యులర్ డిజైన్‌ను కలిగి ఉంది మరియు ప్రత్యేకంగా ప్రపంచ స్థాయి స్క్రీన్ ఎండబెట్టడం మరియు ఖచ్చితమైన కాంపోనెంట్ బేకింగ్ కోసం రూపొందించబడింది. ఇది అధిక-ఉష్ణోగ్రత ఫ్యాన్ ఫిల్ట్రేషన్ సిస్టమ్‌ను కలిగి ఉంది మరియు ISO 5 గాలి స్వచ్ఛత ప్రమాణాలకు అనుగుణంగా ఉంటుంది, మీ ఉత్పత్తులు ఎటువంటి కాలుష్యం లేకుండా ఉష్ణ ప్రవాహం గుండా వెళుతున్నాయని నిర్ధారిస్తుంది. ప్రపంచం నలుమూలల నుండి మా విలువైన కస్టమర్‌లు, చైనాలోని మా ఫ్యాక్టరీ నుండి ఈ ఉత్పత్తిని కొనుగోలు చేయడానికి మీకు స్వాగతం.

విచారణ పంపండి

ఉత్పత్తి వివరణ

Dingfeng DFHK7008 యొక్క 8m క్లాస్ 100 టన్నెల్ ఓవెన్ ఫ్యాక్టరీ డైరెక్ట్ ప్రత్యేకమైన అండర్-చూషణ వేడి గాలి ప్రసరణను స్వీకరించింది సాంకేతికత. ఆధునిక స్టెయిన్‌లెస్ స్టీల్ భాగాల ద్వారా విద్యుత్ శక్తి ఉష్ణ శక్తిగా మార్చబడుతుంది, ఆపై 100-స్థాయి హై-ఎఫిషియన్సీ ఎయిర్ ఫిల్టర్ ద్వారా తక్కువ-నాయిస్ సర్క్యులేటింగ్ ఫ్యాన్‌ల ద్వారా ఒత్తిడి చేయబడుతుంది. మేము కూడా ఏకీకృతం చేసాము వాక్యూమ్ కార్బన్ ఫైబర్ ఇన్‌ఫ్రారెడ్ ల్యాంప్స్, RT నుండి 100°C వరకు ప్రక్రియను ≤15 నిమిషాలలో పూర్తి చేస్తుంది. డెల్టా DTE-10T ఉష్ణోగ్రత మాడ్యూల్ మరియు SCR పవర్ రెగ్యులేషన్ ఉష్ణోగ్రత నియంత్రణను సాధించగలవు.

నిర్వహణ మరియు భద్రత

ఉష్ణోగ్రత మండలాలు సైడ్-ఓపెనింగ్ డోర్ డిజైన్‌ను అవలంబిస్తాయి, ఇది నిర్వహణ మరియు శుభ్రపరచడానికి సౌకర్యవంతంగా ఉంటుంది. ప్రతి ఉష్ణోగ్రత జోన్ వ్యర్థ వాయువు యొక్క ఎగ్జాస్ట్‌ను సులభతరం చేయడానికి సర్దుబాటు చేయగల ఎయిర్ ఇన్‌లెట్‌లతో అమర్చబడి ఉంటుంది. ఇది ఏకీకృతం చేస్తుంది లీకేజ్, ఫేజ్ లాస్, ఓవర్‌లోడ్, అల్ట్రా-తక్కువ ఉష్ణోగ్రత మరియు వన్-బటన్ వంటి సమగ్ర రక్షణ విధానాలు 8-మీటర్ల ఇండస్ట్రియల్ టన్నెల్ ఓవెన్ యొక్క స్థిరమైన ఆపరేషన్‌ను నిర్ధారించడానికి అత్యవసర స్టాప్.

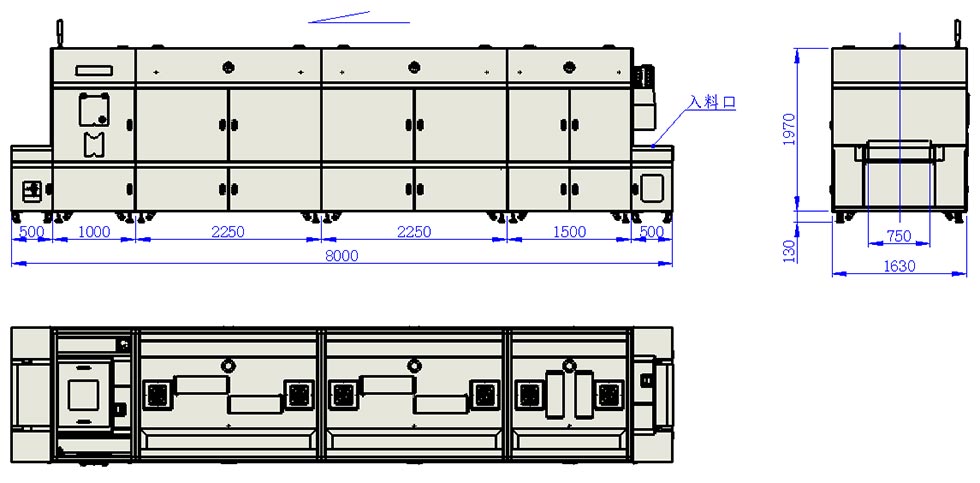

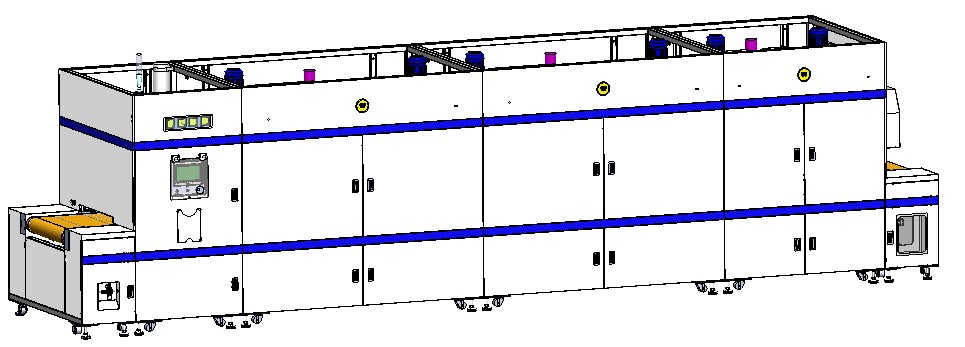

8m Class 100 Tunnel Oven

ప్రధాన సాంకేతిక పారామితులు

నం.	అంశం	స్పెసిఫికేషన్
1	మోడల్	DFHK7008
2	మొత్తం కొలతలు	L8000 * W1630 * H2100mm
3	శక్తి	AC380V 88KW 50Hz
4	ఇన్లెట్ యొక్క ప్రభావవంతమైన పొడవు	500మి.మీ
5	జోన్ 1 పొడవు	1500mm * 1 విభాగం
6	జోన్ 2 & 3 పొడవు	2250mm * 2 విభాగాలు
7	శీతలీకరణ జోన్ పొడవు	1000మి.మీ
8	అవుట్లెట్ పొడవు	500మి.మీ
9	ప్రభావవంతమైన కన్వేయర్ వెడల్పు	700మి.మీ
10	ప్రభావవంతమైన కన్వేయర్ ఎత్తు	0～80mm సర్దుబాటు
11	కన్వేయర్ వేగం	0.5～3మీ/నిమి సర్దుబాటు
12	పని ఎత్తు	900 ± 30 మి.మీ
13	క్యూరింగ్ మోడ్	హాట్ ఎయిర్ సర్క్యులేషన్
14	క్యూరింగ్ ఉష్ణోగ్రత పరిధి	RT180℃
15	ఉష్ణోగ్రత ఏకరూపత	≤±3℃
16	తాపన రేటు	RT～100℃ ≤ 15నిమి
17	ఓవెన్ ఉపరితల ఉష్ణోగ్రత	≤పరిసర +8℃
18	ఉత్పత్తి మోడ్	నిరంతర నిరంతర ఉత్పత్తి
19	హీటింగ్ ఎలిమెంట్	స్టెయిన్‌లెస్ స్టీల్ హీటింగ్ ట్యూబ్ / మీడియం-వేవ్ IR లాంప్
20	కన్వేయర్ బెల్ట్	అధిక-ఉష్ణోగ్రత నిరోధక టెఫ్లాన్ మెష్ బెల్ట్
21	ఓవెన్ సహజ ఎగ్జాస్ట్	3 అవుట్‌లెట్‌లు, 4" వ్యాసం, ఒక్కొక్కటి ~0.8మీ³/నిమి
22	ఓవెన్ వేస్ట్ గ్యాస్ ఎగ్జాస్ట్	2 అవుట్‌లెట్‌లు, 5" వ్యాసం, ఒక్కొక్కటి ~9మీ³/నిమి
24	శీతలీకరణ వ్యవస్థ	క్లాస్ 1000 FFU లామినార్ కూలింగ్ + దిగువన తక్కువ శబ్దం సెంట్రిఫ్యూగల్ ఫ్యాన్; 23m³/నిమి, 6" వ్యాసం, 1 అవుట్‌లెట్
25	మొత్తం వ్యర్థ వాయువు ప్రవాహం	~43m³/నిమి
26	ఓవెన్ పరిశుభ్రత	స్టాటిక్ క్లాస్ 100, డైనమిక్ క్లాస్ 1000
27	భద్రతా రక్షణ	లీకేజ్, ఓవర్‌లోడ్, ఓవర్-టెంపరేచర్ మరియు ఎమర్జెన్సీ స్టాప్ ప్రొటెక్షన్
28	డేటా సేకరణ	MES డేటా సేకరణ & ఆటోమేటిక్ స్కానింగ్ ఫంక్షన్

ప్రధాన భాగం మోడల్

నం.	భాగాల పేరు	స్పెసిఫికేషన్ / మోడల్	బ్రాండ్ & మూలం
మెకానికల్ పార్ట్
1	డ్రైవ్ మోటార్	CH32-400W-120-SZ 380V క్షితిజసమాంతర, అవుట్‌పుట్ షాఫ్ట్ Ø32 క్షితిజసమాంతర	దేశీయ బ్రాండ్
2	టెఫ్లాన్ కన్వేయర్ మెష్ బెల్ట్	సర్క్ పొడవు 16700W750mm, మిల్కీ వైట్, 11 మెష్, సిలికాన్ గైడ్ స్ట్రిప్‌తో, గైడ్ స్ట్రిప్ సెంటర్ దూరం 720మి.మీ	దేశీయ బ్రాండ్
3	హాట్ ఎయిర్ సర్క్యులేషన్ ఫ్యాన్	1.5KW-2P, షాఫ్ట్ పొడవు 190, షాఫ్ట్ వ్యాసం Ø24mm, వేగం 2800r/నిమి	దేశీయ బ్రాండ్
4	HEPA ఫిల్టర్	L900W274T180mm క్లాస్100L900W424T180mm క్లాస్100	దేశీయ బ్రాండ్
5	304 స్టెయిన్లెస్ స్టీల్ హీటింగ్ ట్యూబ్	1.2KW L-రకం 220V, 1.5KW L-రకం 220V	దేశీయ బ్రాండ్
6	IR దీపం	కార్బన్ ఫైబర్ వాక్యూమ్ IR ట్యూబ్, 0.8KW*L845mm	దేశీయ బ్రాండ్
7	బ్లేడ్ ఫ్యాన్ వీల్ చొప్పించబడింది	10.5 అంగుళాల టైప్ B, షాఫ్ట్ హోల్ Ø24mm	దేశీయ బ్రాండ్
8	ఎగ్జాస్ట్ గ్యాస్ ఫ్యాన్	CY125 200W 220V, కుడి 90°	దేశీయ బ్రాండ్
9	సెంట్రిఫ్యూగల్ ఫ్యాన్	CY180 750W కాస్ట్ ఐరన్ మోటార్, స్పీడ్ 2850r/నిమి	దేశీయ బ్రాండ్
10	డిఫరెన్షియల్ ప్రెజర్ గేజ్	0-300Pa	దేశీయ బ్రాండ్
11	డస్ట్ అంటుకునే రోలర్	పొడవు 690mm, OD 94, ID 76, నైఫ్-ఫ్రీ కట్టింగ్, మీడియం-హై స్నిగ్ధత	దేశీయ బ్రాండ్
12	సీలింగ్ స్ట్రిప్	KX-27(16x21)	దేశీయ బ్రాండ్
నియంత్రణ భాగం
13	భూమి లీకేజ్ సర్క్యూట్ బ్రేకర్	3P+N-C250A	CHINT
14	AC కాంటాక్టర్	LC1N-1810 220V	ష్నీడర్
15	AC కాంటాక్టర్	LC1N-1210 220V	ష్నీడర్
16	AC కాంటాక్టర్	LC1N-4011 220V	ష్నీడర్
17	థర్మల్ ఓవర్‌లోడ్ రిలే	LRN12N 5.5-8A	ష్నీడర్
18	ఇంటర్మీడియట్ రిలే	MY4NJ DC24V	ఓమ్రాన్
19	PLC	H5U-1614MTD-A8	ఆవిష్కరణ
20	టచ్ స్క్రీన్	MT8102iE	వీన్‌వ్యూ
21	ఉష్ణోగ్రత నియంత్రణ మాడ్యూల్	DTE-10T	డెల్టా
22	ఉష్ణోగ్రత సెన్సార్ (థర్మోకపుల్)	WRNT-01/02 K-రకం	హ్యూలింగ్
23	3-దశ SCR మాడ్యూల్	J3-SCR-75LA	అయ్యో
24	ఇన్వర్టర్	220V 0.4KW, షిహ్లిన్, కమ్యూనికేషన్ ఫంక్షన్‌తో	షిహ్లిన్
25	ఇన్వర్టర్	380V 3.7KW, షిహ్లిన్, కమ్యూనికేషన్ ఫంక్షన్‌తో	షిహ్లిన్

మా ప్రయోజనాలు

కస్టమర్‌లు వారి వాస్తవ అవసరాల ఆధారంగా డ్రాయింగ్‌లను అనుకూలీకరించవచ్చు. 8మీ క్లాస్ 100 టన్నెల్ ఓవెన్ ఖచ్చితంగా పాటిస్తుంది తో 1000-స్థాయి శుద్దీకరణ ప్రమాణాలు. ఉష్ణోగ్రత మండలాల్లోని మూడు విభాగాలు స్వతంత్రంగా మరియు ఖచ్చితంగా ఉంటాయి SCR థైరిస్టర్‌లతో కలిపి డెల్టా PLC ద్వారా నియంత్రించబడుతుంది మరియు వేగంగా మెరుగుపరచడానికి ఫార్-ఇన్‌ఫ్రారెడ్ ల్యాంప్స్‌తో అనుబంధంగా ఉంటాయి ది క్యూరింగ్ ప్రభావం. ఓవెన్ అధిక-ఉష్ణోగ్రత సమర్థవంతమైన ఫిల్టర్ మరియు టెఫ్లాన్ అధిక-ఉష్ణోగ్రత మెష్‌తో అమర్చబడి ఉంటుంది బెల్ట్ ఉంది విచలనం మరియు అనుకూలమైన స్వీయ శుభ్రపరిచే sticky dust రోలర్లు నిరోధించడానికి ఒక పరికరం అమర్చారు. శీతలీకరణ విభాగం a ఉపయోగిస్తుంది వెయ్యి-స్థాయి లామినార్ ఫ్లో ఫ్యాన్ మరియు దిగువన బలవంతంగా ఎగ్జాస్ట్ ఫ్యాన్ కలిసి పనిచేయడానికి, వేడి గాలిని బయటికి విడుదల చేస్తుంది కు ఉత్తమ గాలి శీతలీకరణ ప్రభావాన్ని సాధించండి. కస్టమర్‌లు వారి వాస్తవ అవసరాల ఆధారంగా డ్రాయింగ్‌లను అనుకూలీకరించవచ్చు.

కాన్ఫిగరేషన్ మద్దతు

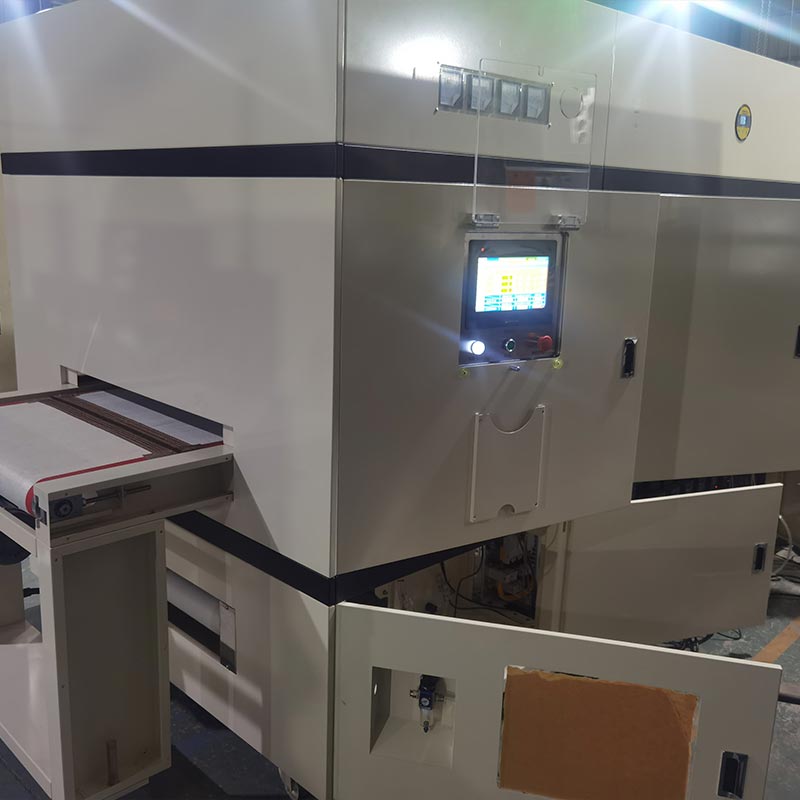

సెమీకండక్టర్ క్యూరింగ్ ఫర్నేస్ యొక్క నియంత్రణ నిర్మాణం Inovance H5U PLC మరియు Weinview MT8102iE ద్వారా మద్దతు ఇస్తుంది టచ్ స్క్రీన్, MES డేటా సేకరణ మరియు ఆటోమేటిక్ స్కానింగ్ ఫంక్షన్‌ల కోసం పారిశ్రామిక 4.0 ఇంటర్‌ఫేస్‌లను అందిస్తుంది. ది వ్యవస్థ ష్నైడర్ AC కాంటాక్టర్లు మరియు ఓమ్రాన్ రిలేలతో కూడి ఉంటుంది, డస్ట్ ప్రూఫ్ ఎన్‌క్లోజర్‌లో ఉంచబడింది. యొక్క ఈ ఎంపిక అధిక నాణ్యత భాగాలు, షినింగర్ ఇన్వర్టర్‌తో కలిపి, 700 మిమీ వెడల్పు గల టెఫ్లాన్ మెష్ బెల్ట్‌ను స్మూత్‌గా ఉండేలా చూస్తుంది మరియు నిమిషానికి 0.5 నుండి 3 మీటర్ల వరకు కలవరపడని వేగం, మీ ఖచ్చితత్వపు పొరలను మరియు PCBAని కంపనం నుండి రక్షించడం లేదా యాంత్రిక షాక్.
