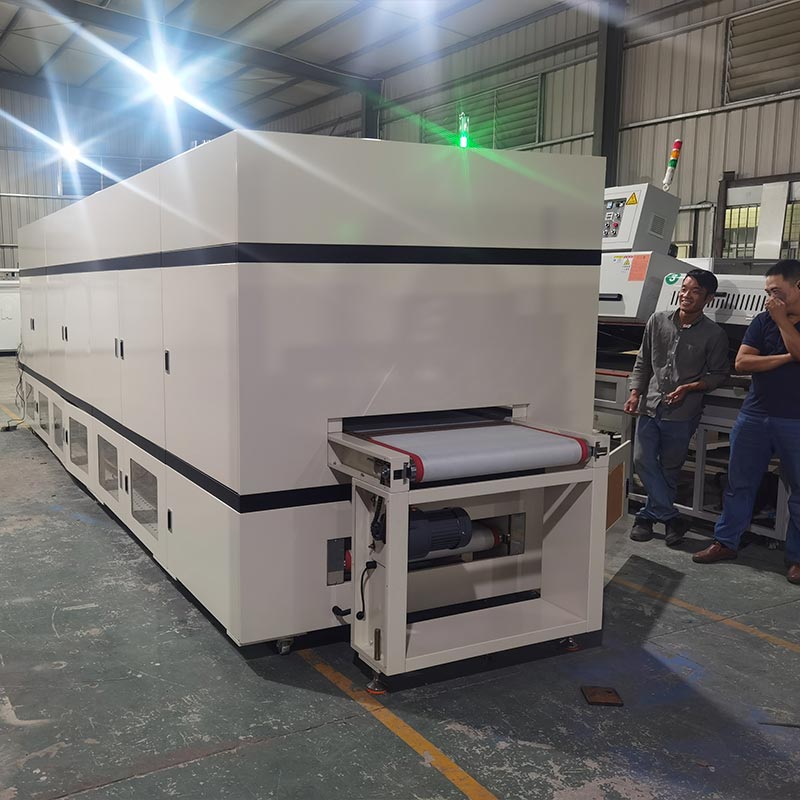

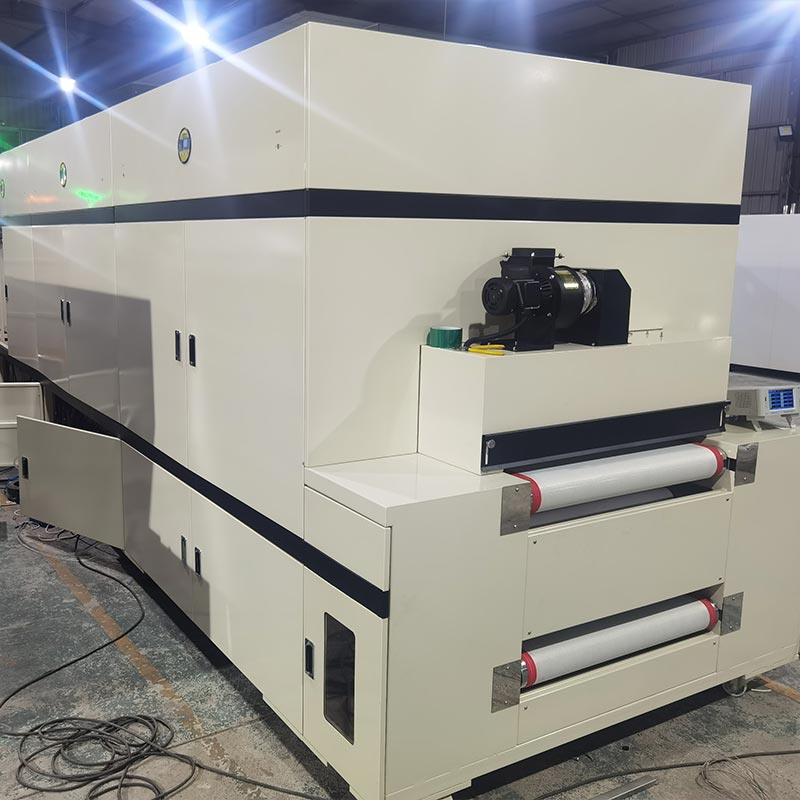

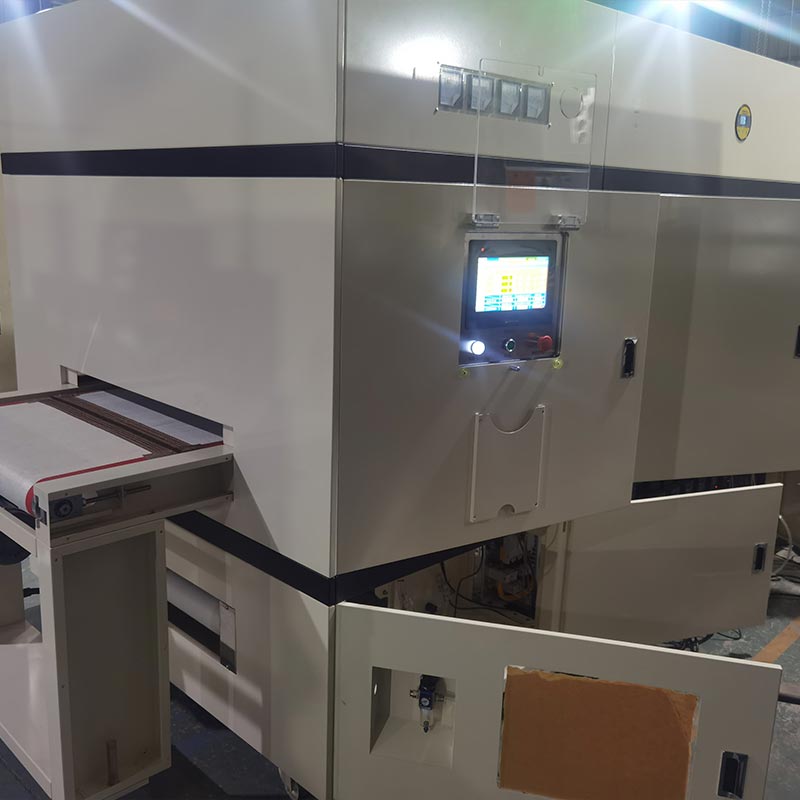

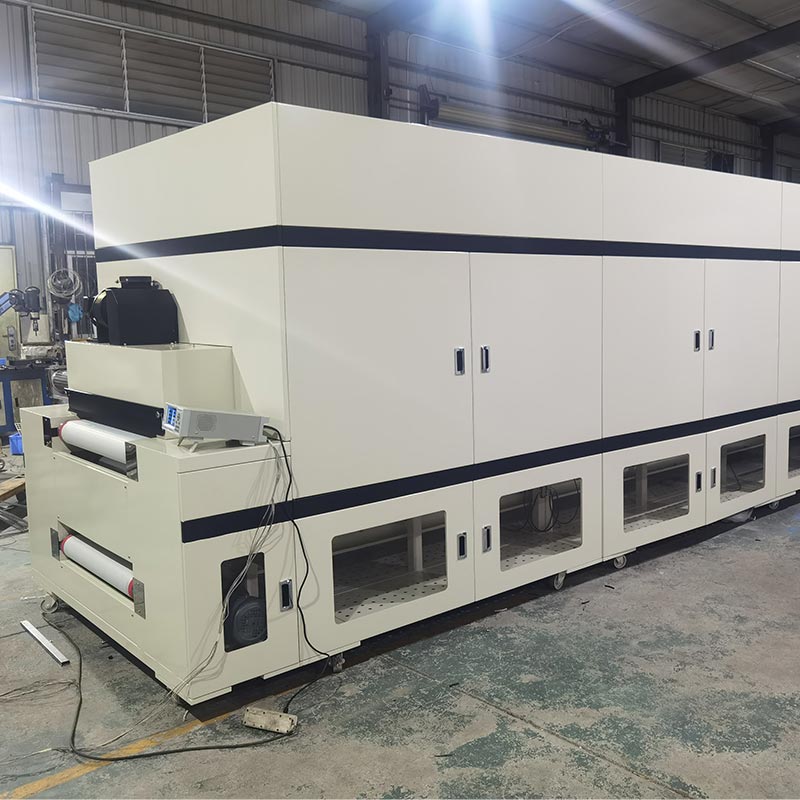

సర్క్యూట్ బోర్డ్ టన్నెల్ ఓవెన్

సర్క్యూట్ బోర్డ్ టన్నెల్ ఓవెన్‌లో ఏకరీతి ఉష్ణ పంపిణీని సాధించడానికి, కేవలం తాపనపై ఆధారపడటం సరిపోదు; ఖచ్చితమైన ద్రవ డైనమిక్స్ నియంత్రణ కూడా అవసరం. పెద్ద తయారీదారుగా, డింగ్‌ఫెంగ్ ఒత్తిడిని రూపొందించారు 700-మిల్లీమీటర్ల కన్వేయర్ బెల్ట్ వెడల్పులో నిలువుగా మరియు అల్లకల్లోలంగా లేని గాలి తెరను ఏర్పరచగల ఎగ్జాస్ట్ సిస్టమ్. 2.2-కిలోవాట్ లాంగ్-యాక్సిస్ మోటార్ మరియు 12-అంగుళాల SUS304 ఇంపెల్లర్ ద్వారా నడపబడుతుంది, ఇది శుద్ధి చేయబడిన వేడి గాలిని నొక్కగలదు బహుళ-పొర సర్క్యూట్ బోర్డుల యొక్క చిన్న రంధ్రాలు. ఫ్లెక్సిబుల్ ప్రింటెడ్ సర్క్యూట్‌లకు ఇది చాలా ముఖ్యమైనది తేలికైన సబ్‌స్ట్రేట్‌ను స్థిరీకరించండి, ఇది టెఫ్లాన్ మెష్ బెల్ట్‌తో సంబంధంలోకి రావడానికి వీలు కల్పిస్తుంది. డోలనం మరియు కదలిక దృగ్విషయాలు సాధారణంగా ప్రామాణిక ఉష్ణప్రసరణ ఓవెన్లలో కనిపిస్తాయి.

పని సూత్రం

DFHK7008 మోడల్ సర్క్యూట్ బోర్డ్ టన్నెల్ ఓవెన్ వేడి చేయడానికి స్టెయిన్‌లెస్ స్టీల్ హీటింగ్ ట్యూబ్‌లను ఉపయోగిస్తుంది. ఇది తక్కువ-శబ్దం వేడితో కలిపి ఉంటుంది ఎయిర్ సర్క్యులేషన్ ఫ్యాన్ మరియు అండర్ బాక్స్ రిటర్న్ ఎయిర్ వెంటిలేషన్ టెక్నాలజీ. వేడి గాలి, ద్వారా ప్రాసెస్ చేయబడిన తర్వాత అధిక-ఉష్ణోగ్రత సమర్థవంతమైన వడపోత, ఉత్పత్తి యొక్క ఉపరితలంపై సమానంగా నొక్కబడుతుంది. ఇది స్వయంచాలకంగా సాధించగలదు ఉష్ణోగ్రత నియంత్రణ, స్థిరమైన ఉష్ణోగ్రత మరియు అధిక-ఉష్ణోగ్రత వద్ద ఆటోమేటిక్ స్టాప్, భద్రత, సౌలభ్యం, పర్యావరణ పరిరక్షణ, మరియు శక్తి పరిరక్షణ. ఓవెన్ లోపలి భాగం పూర్తిగా అద్దం-ముగింపుతో తయారు చేయబడింది స్టెయిన్లెస్ స్టీల్ ప్లేట్లు. ఇన్సులేషన్ లేయర్ 120K సిలిసిక్ యాసిడ్ అల్యూమినియం ఇన్సులేషన్ కాటన్‌తో నిండి ఉంటుంది. ది ప్రసారం చేయడంలో అధిక-నాణ్యత గల టెఫ్లాన్ అధిక-ఉష్ణోగ్రత నిరోధక మెష్ బెల్ట్‌ని ఉపయోగిస్తుంది మరియు కంట్రోలర్‌తో అమర్చబడి ఉంటుంది మరియు ఫ్రీక్వెన్సీ కన్వర్టర్ తక్కువ-వోల్టేజ్ ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్ ద్వారా నియంత్రించబడుతుంది.

కాన్ఫిగరేషన్ నాణ్యత

సర్క్యూట్ బోర్డ్ టన్నెల్ ఓవెన్ యొక్క ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్ ఇంట్లో మరియు ఇంట్లో అగ్ర బ్రాండ్‌ల భాగాలతో అమర్చబడి ఉంటుంది. విదేశాలలో, మిత్సుబిషి H5U-1614MTD-A8 PLC, MT8102iE టచ్ స్క్రీన్, DTE-10T ఉష్ణోగ్రత నియంత్రణ మాడ్యూల్ మరియు K-రకం WRNT-01/02 హీటింగ్ ఎగ్జిక్యూషన్ భాగం యొక్క ఖచ్చితమైన ఉష్ణోగ్రత కొలత కోసం ప్రోబ్స్. మూడు దశలు నియంత్రించదగిన సిలికాన్ మాడ్యూల్ J3-SCR-75LA స్థిరమైన విద్యుత్ నియంత్రణ కోసం నడపబడుతుంది. ప్రసార వ్యవస్థ పరంగా, రెండు షిలిన్ ఫ్రీక్వెన్సీ కన్వర్టర్లు (220V 0.4KW మరియు 380V 3.7KW) కమ్యూనికేషన్ ఫంక్షన్‌లు మరియు ష్నైడర్ సిరీస్‌తో మొత్తం విద్యుత్ రక్షణ కోసం 3P+N-C 250A లీకేజ్ సర్క్యూట్ బ్రేకర్‌తో సహా భాగాలు అమర్చబడి ఉంటాయి. LC1N సిరీస్ బహుళ స్పెసిఫికేషన్‌ల యొక్క AC కాంటాక్టర్‌లు (1810, 1210, 4011) ప్రతి ఒక్కటి తెరవడం మరియు మూసివేయడం కోసం బాధ్యత వహిస్తారు సర్క్యూట్, మరియు చాలా ఎక్కువగా ఉండేలా LRN12N థర్మల్ రిలే మరియు MY4NJ ఇంటర్మీడియట్ రిలేతో కలిపి ఉంటాయి మూలం నుండి టెర్మినల్ వరకు పరికరాల ఆపరేషన్ యొక్క స్థిరత్వం మరియు భద్రత.

ప్రధాన భాగం మోడల్

తరచుగా అడిగే ప్రశ్నలు

Q1: మల్టీలేయర్ PCB బేకింగ్‌లో ఈ ఓవెన్ "పాప్‌కార్న్ ఎఫెక్ట్"ని ఎలా నిరోధిస్తుంది?

A: చిక్కుకున్న తేమ చాలా వేగంగా విస్తరించినప్పుడు "పాప్‌కార్న్ ప్రభావం" ఏర్పడుతుంది. మా సర్క్యూట్ బోర్డ్ టన్నెల్ ఓవెన్  SCR-నియంత్రిత లీనియర్ హీటింగ్ ర్యాంప్‌లను ఉపయోగిస్తుంది. ఉష్ణోగ్రత పెరుగుదల రేటును ఖచ్చితంగా నియంత్రించడం ద్వారా, మేము అనుమతిస్తాము అంతర్గత తేమ గరిష్ట సింటరింగ్ ఉష్ణోగ్రతలకు చేరుకోవడానికి ముందు ప్రీ-ప్రెగ్ లేయర్‌ల ద్వారా సురక్షితంగా వ్యాపిస్తుంది, ఇంటర్‌లామినార్ బాండ్‌లు చెక్కుచెదరకుండా ఉండేలా చూస్తుంది.

Q2: అధిక-కారక-నిష్పత్తి త్రూ-హోల్స్‌ను ఆరబెట్టడానికి గాలి ప్రవాహం శక్తివంతంగా ఉందా?

జ: అవును. మా డౌన్-డ్రాఫ్ట్ ప్రెషరైజ్డ్ ప్లీనం ప్రత్యేకంగా వేడి గాలిని అధిక-కారక-నిష్పత్తికి పంపడానికి రూపొందించబడింది. ది నిలువు పీడనం గాలి కేవలం ఉపరితలాన్ని స్కిమ్మింగ్ చేయకుండా రంధ్రాలలోకి చొచ్చుకుపోయేలా చేస్తుంది, ఇది టంకం లేదా లేపనం దశల ముందు పూర్తి నిర్జలీకరణానికి అవసరం.

Q3: మేము ఈ టన్నెల్ ఓవెన్‌ని పూర్తిగా ఆటోమేటెడ్ SMT లైన్‌లో అనుసంధానించవచ్చా?

జ: ఖచ్చితంగా. మిత్సుబిషి PLC మరియు ఫ్రీక్వెన్సీ కన్వర్షన్ మోటార్లు రిజర్వు చేయబడిన లింకేజ్ పాయింట్లతో రూపొందించబడ్డాయి పరిశ్రమ 4.0 కనెక్టివిటీ. కన్వేయర్ వేగం మరియు ఉష్ణోగ్రత డేటా మీ అప్‌స్ట్రీమ్‌తో సమకాలీకరించబడతాయి పిక్-అండ్-ప్లేస్ రోబోట్‌లు లేదా డౌన్‌స్ట్రీమ్ ఇన్‌స్పెక్షన్ స్టేషన్‌లు, అతుకులు లేని, ఆటోమేటెడ్ వర్క్‌ఫ్లోను నిర్ధారిస్తాయి.
